Válvulas de segurança em caldeiras e vasos de pressão: o que a NR-13 exige

Resposta rápida: toda caldeira e todo vaso de pressão abrangido pela NR-13 deve ter válvula de segurança (ou outro dispositivo de alívio) com pressão de abertura ajustada em valor igual ou inferior à PMTA, sem bloqueio inadvertido. As válvulas precisam ser inspecionadas, testadas e calibradas periodicamente, em prazo compatível com a inspeção do equipamento, e cada intervenção deve ser registrada no prontuário.

O que a norma exige

• Ajuste correto: pressão de abertura no máximo igual à pressão máxima de trabalho admissível (PMTA) do equipamento protegido.
• Sem bloqueio: não pode haver válvula de bloqueio que isole o dispositivo de segurança durante a operação, salvo arranjos previstos na norma.
• Capacidade adequada: a válvula precisa aliviar a vazão máxima que o equipamento pode gerar ou receber.
• Teste e calibração: desmontagem, inspeção e teste em bancada em prazo adequado e não superior ao da inspeção periódica do equipamento.
• Registro: certificado de calibração, pressão de ajuste e data anexados ao prontuário e ao registro de segurança.

Como é feita a calibração

A válvula é retirada, inspecionada visualmente, limpa e montada em bancada. O técnico verifica a pressão de abertura, ajusta a mola se necessário, confere a pressão de fechamento e a vedação e lacra o ajuste. O certificado traz a pressão de ajuste, os instrumentos usados e sua rastreabilidade à Rede Brasileira de Calibração.

Falhas que mais aparecem

1. Válvula ajustada acima da PMTA, muitas vezes depois de um reparo.
2. Lacre rompido ou ausente, sem registro de quem alterou o ajuste.
3. Válvula travada por incrustação ou corrosão, que não abre na pressão de ajuste.
4. Calibração vencida ou sem certificado rastreável.

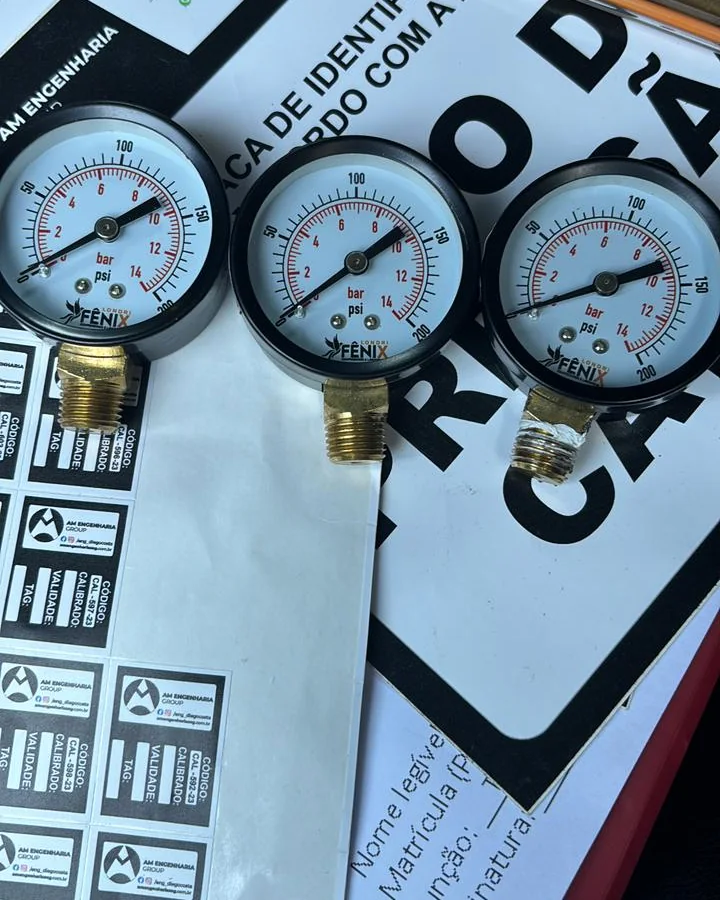

5. Manômetro sem calibração, que mascara a pressão real de operação.
